01背景介绍
在卫星导航、无线通信、电子对抗、频谱侦测、雷达、复杂电磁环境等领域常常需要对信号进行采集、记录和回放。
近年来，随着全球导航系统的不断发展，特别是北斗三号卫星导航系统全球服务的正式开通，基于导航系统的应用终端也呈指数式增长，并同步带来了旺盛的导航终端测试需求。传统的导航信号模拟器虽能在室内环境下对导航终端进行自定义场景的可控测试，但难以有效还原外场真实环境下的复杂性和特殊性，信号采集回放测试技术得以在卫星导航领域广泛应用。
02产品介绍
针对测控、通信和导航领域多样化的信号及数据采集回放需求，长沙北斗产业安全技术研究院（以下简称：长沙北斗研究院）建立了拥有自主知识产权的gns76xx系列信号采集回放仪产品系列，支持对70mhz~6ghz的射频信号直接进行采集、记录和回放。
gns76xx系列采集回放产品包括通用型和定制型两个系列。通用型采集回放仪包括单通道（gns7612）、双通道（gns7622）、采集转发一体（gns7632）、四通道（gns7642）等；定制型包括机架式（gns7613）、组合导航信号采集回放仪（gns7653）等，同时可根据需求进行个性化定制。

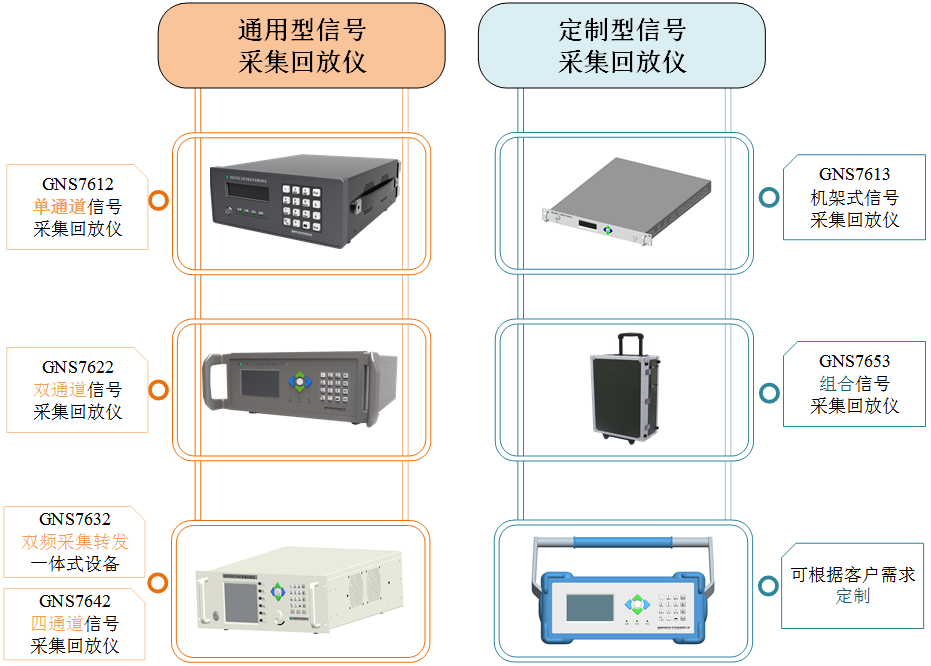

图 采集回放仪产品型谱
2.1通用型产品介绍
1)gns7612单通道信号采集回放仪

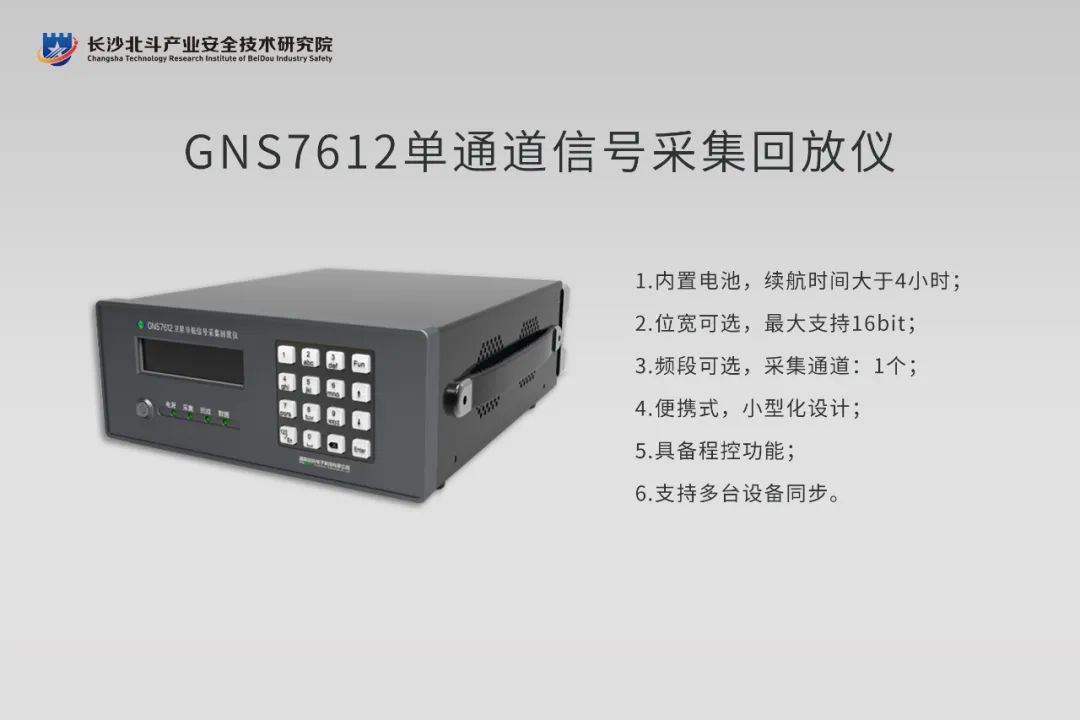

图 gns7612单通道信号采集回放仪
2)gns7622双通道信号采集回放仪

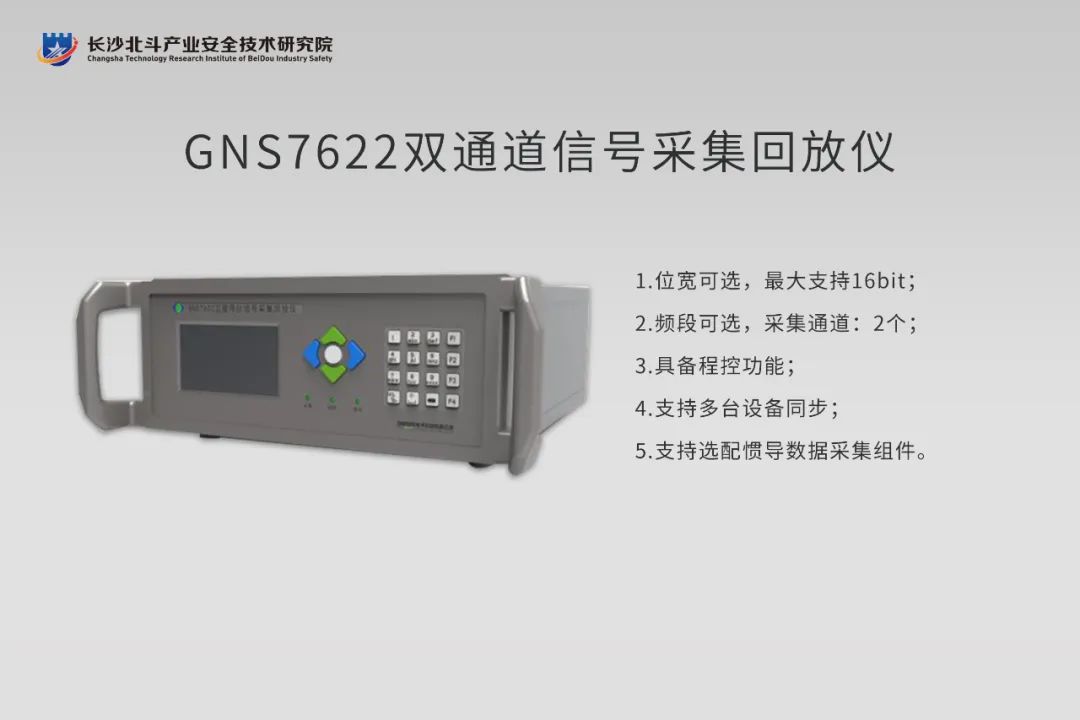

图 gns7622双通道信号采集回放仪
3)gns7632双频采集转发一体式设备

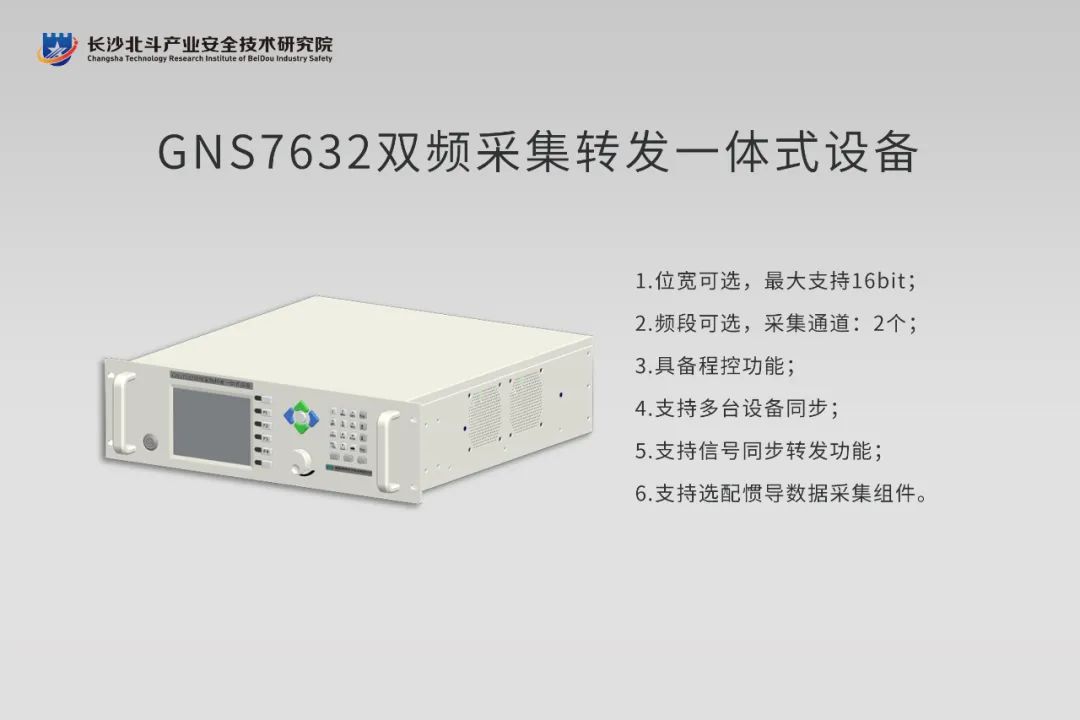

图 gns7632双频采集转发一体式设备

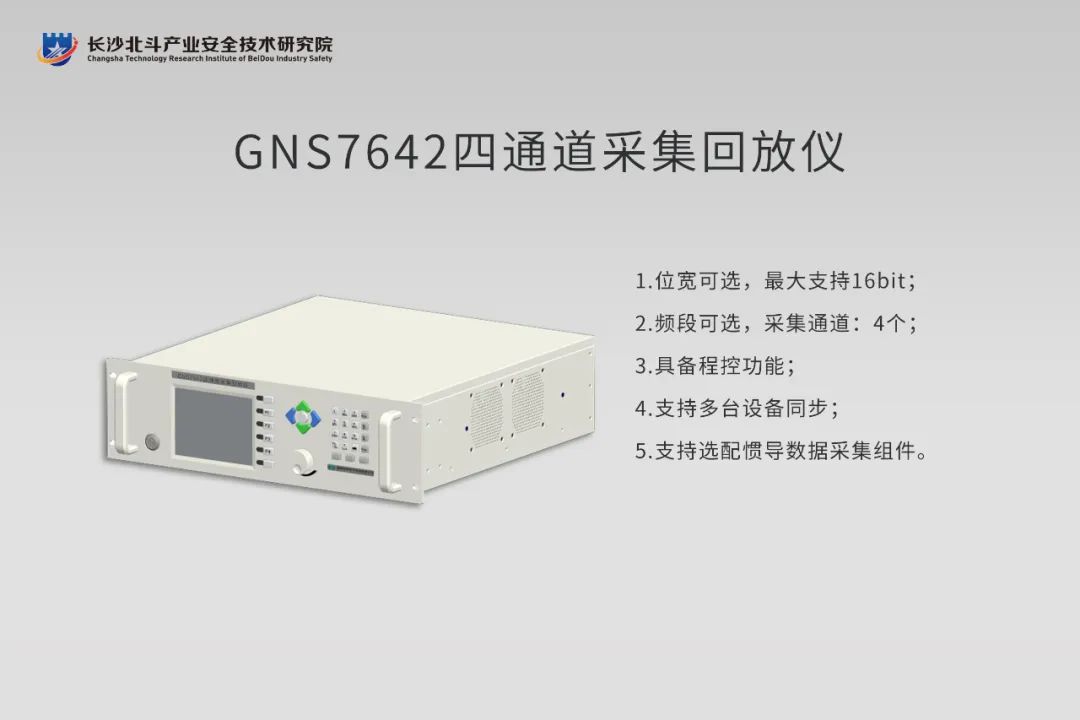

4)gns7642四通道采集回放仪
图 gns7642四通道采集回放仪
2.2定制型产品介绍
1)gns7613机架式信号采集回放仪

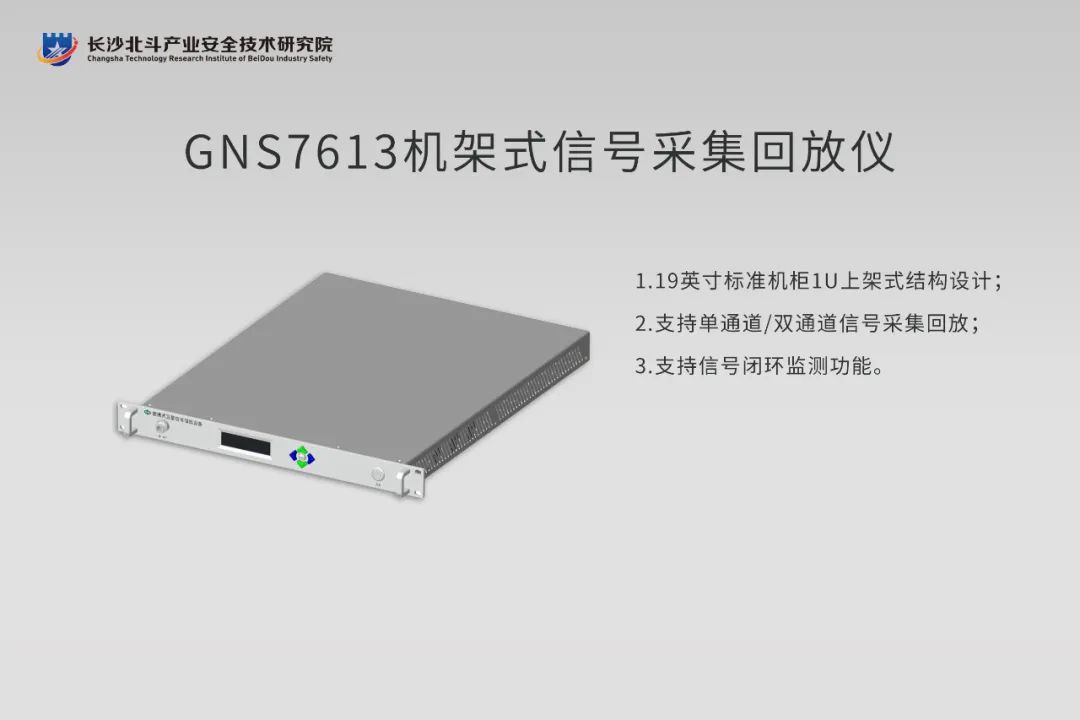

图 gns7613机架式信号采集回放仪
2)gns7653组合信号采集回放仪
图 gns7653组合信号采集回放仪
03应用场景和案例
gns76xx系列信号采集回放仪产品支持单点信号采集回放、多点信号采集回放及信号/数据互换的数据采集回放等多种测试场景，满足不同的应用测试需求，已在国内众多用户单位成功应用。
3.1 应用场景
3.1.1 单点信号采集回放测试场景
单点信号采集回放测试场景下，通过单台信号采集回放仪在室外环境采集实际信号（支持普通采集和定时采集），以记录形式存储于设备内部，并通过室内发射天线进行单点回放播发，在室内环境下实现对终端实际使用性能的测试。该场景下主要依靠单台采集回放设备进行单点信号采集与回放。

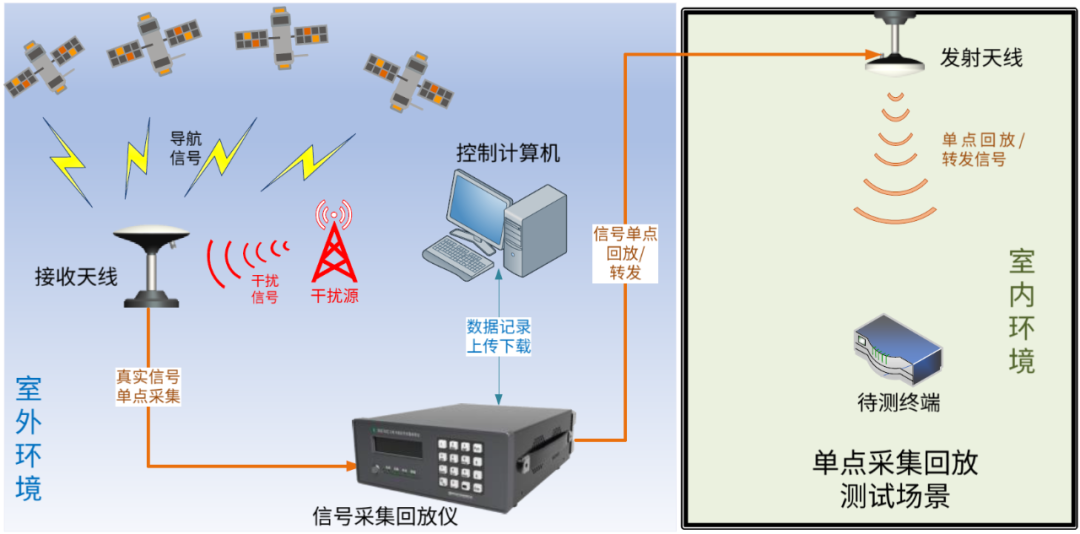

图 单点采集回放测试场景
3.1.2 多点信号采集回放测试场景
除单点信号采集回放测试场景外，gns76xx系列信号采集回放仪还支持多点信号采集回放应用测试场景，以满足针对rtk高精度定位终端的测试需求。多点信号采集回放场景下，通过将两台信号采集回放设备级联，同步触发启动，进行室外真实环境下的多点位信号并行采集存储。测试时，两台信号采集设备在统一的时频基准下进行信号回放，并将采集的信号分别发送到室内暗箱中的基准站和流动站接收机，实现rtk差分定位性能测试。

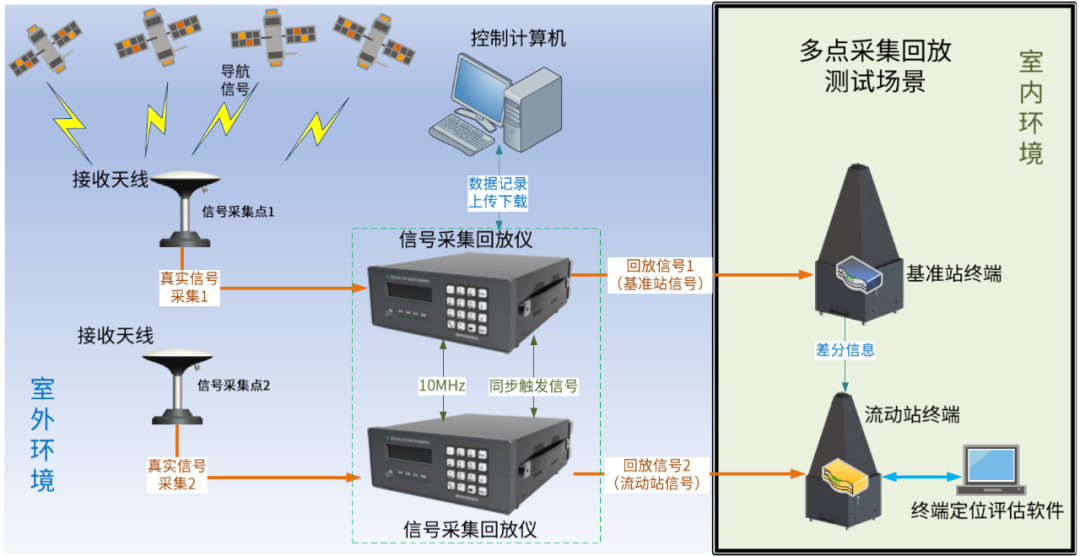

图 多点信号采集回放测试场景
3.1.3 信号/数据互换的采集回放测试场景
gns76xx系列信号采集回放仪除了支持单点及多点信号采集回放测试外，还支持信号/数据互换的采集回放测试场景。
模式①：仿真数据回放信号。信号采集回放仪使用软件模拟器的仿真数据进行信号生成，在信号层面进行各种仿真数据回放，实现对待测终端的性能测试验证。
模式②：采集信号回放数据。信号采集回放仪对导航信号进行高速采集生成数据，开源软件接收机直接使用数据进行相关测试验证。

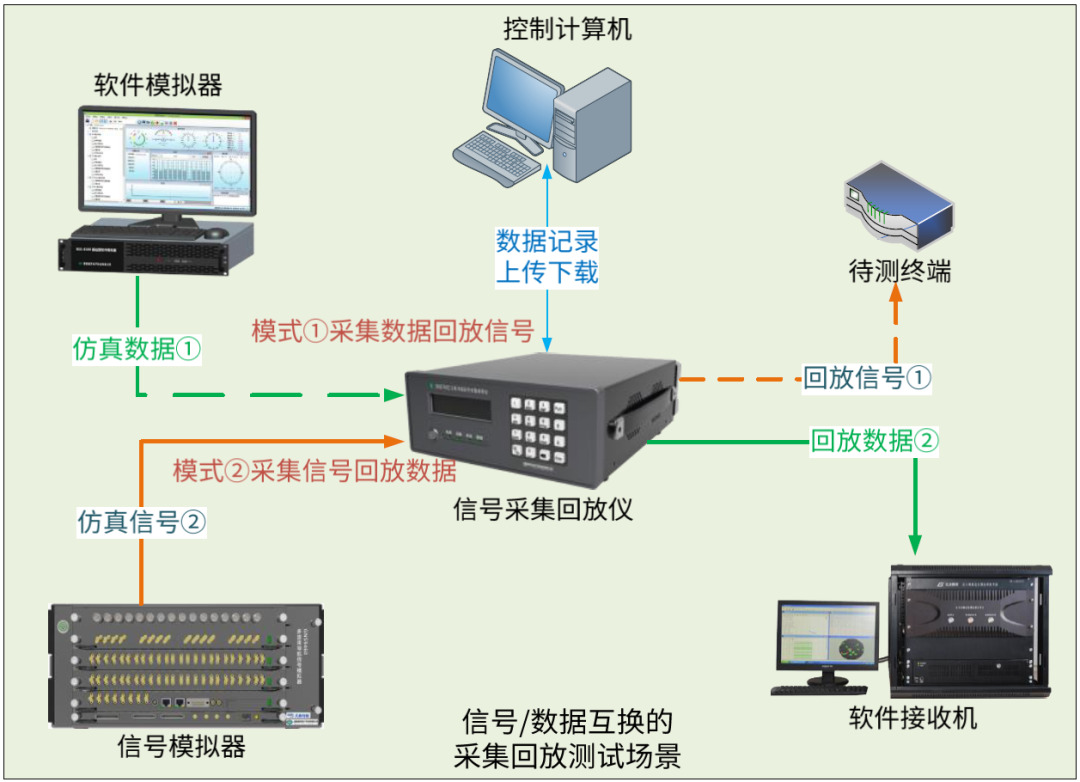

图 基于信号/数据互换的采集回放测试场景
3.2应用案例
gns76xx系列信号采集回放仪产品性能优异，产品质量稳定可靠，该系列产品已成功应用于各大系统总体单位、科研院所以及国防工业部门，获得极高的市场认可。
长沙北斗研究院始终聚焦测控通信导航领域对信号采集和回放的现实需求，秉承“实用、可靠、先进、创新”等设计理念，不断促进信号采集回放产品的升级与革新，持续为用户提供信号及数据采集、存储与回放一站式服务凯发ag旗舰厅登录的解决方案和系统建设服务。
